图解防爆电磁阀的工作原理

    对于一般的防爆电磁阀的工作原理之前我们已经详细的给大家做了介绍，但是文字的描述可能使得大家理解起来比较抽象，所以下面我们通过几张图再来回顾一下，从而让大家更深入的了解防爆电磁阀的工作原理。

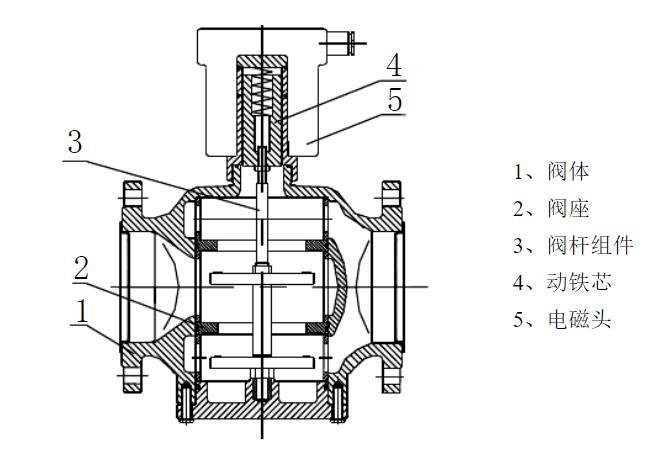

金彩汇 防爆电磁阀结构图：

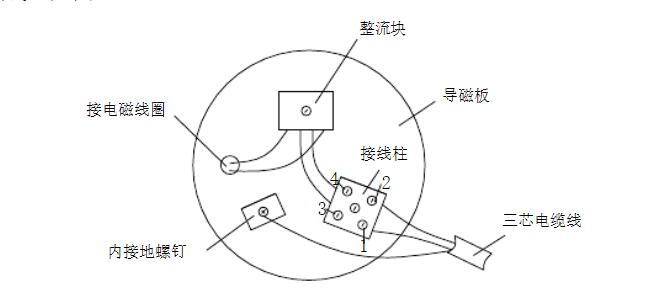

防爆电磁阀接线图：

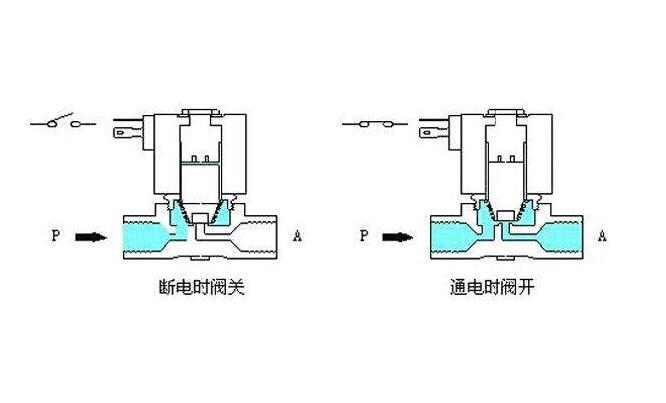

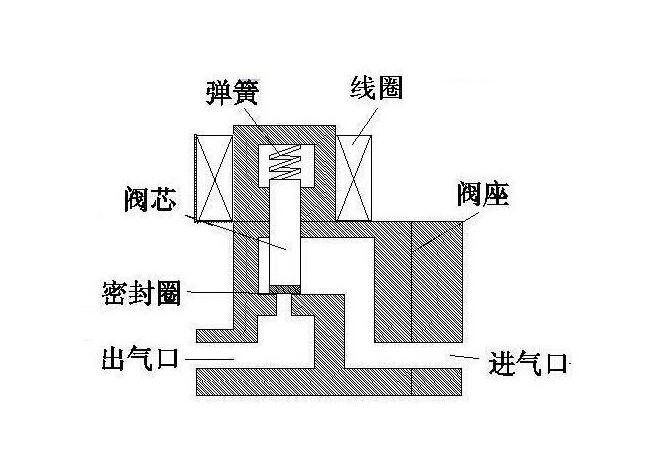

防爆电磁阀原理图：

    下面再为大家介绍各类型的防爆电磁阀工作原理：
    1、零压差分步直动式防爆电磁阀工作原理：
    常闭：当线圈通电时，电磁力先打开先导孔，主阀活塞上腔压力下降，从而利用压差和电磁力吸动先导阀芯连动主活塞，阀口打开；断电时，靠弹簧复位关闭先导孔，主活塞上腔增压，推动主活塞向下移动，阀关闭。常开式与常闭式相反。
    2、先导式防爆电磁阀工作原理：
    常闭型：当线圈通电时，先导阀芯吸合，先导孔打开，阀上腔卸压，活塞靠下腔介质压力推动，电磁阀打开；当线圈断电时，先导阀芯靠弹簧复位，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭。
常开型：当线圈通电时，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭。当线圈断电时，先导阀芯靠弹簧复位，先导孔打开，阀上腔卸压，活塞靠下腔介质压力推动，电磁阀打开。
    3、直动式防爆电磁阀工作原理：
    常闭型，通电时电磁线圈产生足够的电磁力把运动部件（由磁芯、阀杆、上下部的膜片/密封件构成）从阀座上提起，阀门开启；断电时弹簧力把运动部件压在阀座上，阀门关闭。
常开型，动作方向与常闭型相反。
