阀门限位开关的技术要求及结构设计、特点

    阀门限位开关采用的结构形式多种多样，它的技术要求，一般包括：
    1）开关盒内置开关种类，一般可分为无源式开关和有源式开关。
    2）防爆等级，根据应用场所不同可分为：防爆型和非防爆型。其中防爆限位开关主要采用本质安全防爆和隔爆防爆两种方式。

    3）防护等级。
    4）环境温度。
    5）开关盒材料。
    6）开关数量。
    7）触电形式。
    8）触点容量。

金彩汇     9）电气接口。

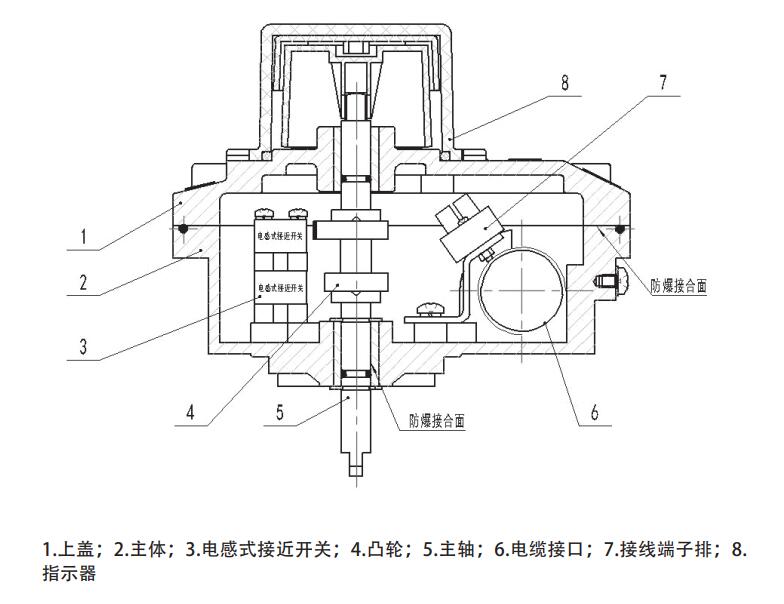

图1 阀门防爆限位开关结构示意图

    如图1所示，阀门防爆限位开关总体结构由开关盒（1、2）、内置开关3、感应零部件4、传动零件5、电气接口6、就地显示部件8和O形圈组成。

    防爆限位开关特点如下：
    1）采用两个两线制的感应式接近开关。
    2）开关盒采用隔爆方式防爆。
    3）防护等级达到IP67。
    4）能满足恶劣的环境温度要求，如：-40℃～+80℃。
    5）开关盒采用压铸铝合金壳体。
    6）凸轮上嵌入感应金属片，“快速位置”凸轮，不用工具即可进行快速调整。
    7）双线接口，满足多种电缆接口标准。
    8）此阀门防爆限位开关小巧，且接线腔空间大。
    9）采用多接点接线端子排，并有额外接线位置。电磁阀的接线可在壳体内，减少现场的走线，提高现场的整洁度。
